Jaguar Mini 271 описана в общем руководстве для моделей 284, 276 и 271. Здесь собраны действия, которые можно сверить для 271: определение панели, заправка, проверка педали и первый пробный шов.
Модель и границы общего руководства
Проверьте число 271 на шильдике, затем сравните панель с рисунками документа 284/276/271. В этом руководстве приведены общие действия и модельные различия, поэтому не переносите положение переключателя с 284 или 276, если на корпусе 271 он выглядит иначе.
| Документ | Групповое руководство Jaguar 284/276/271 |
|---|---|
| Размер по таблице | Около 35 × 16 × 27,5 см |
| Масса по таблице | Около 4,6 кг |
| Питание по таблице | 230 В, 50 Гц; сверяйте со шильдиком своего экземпляра |

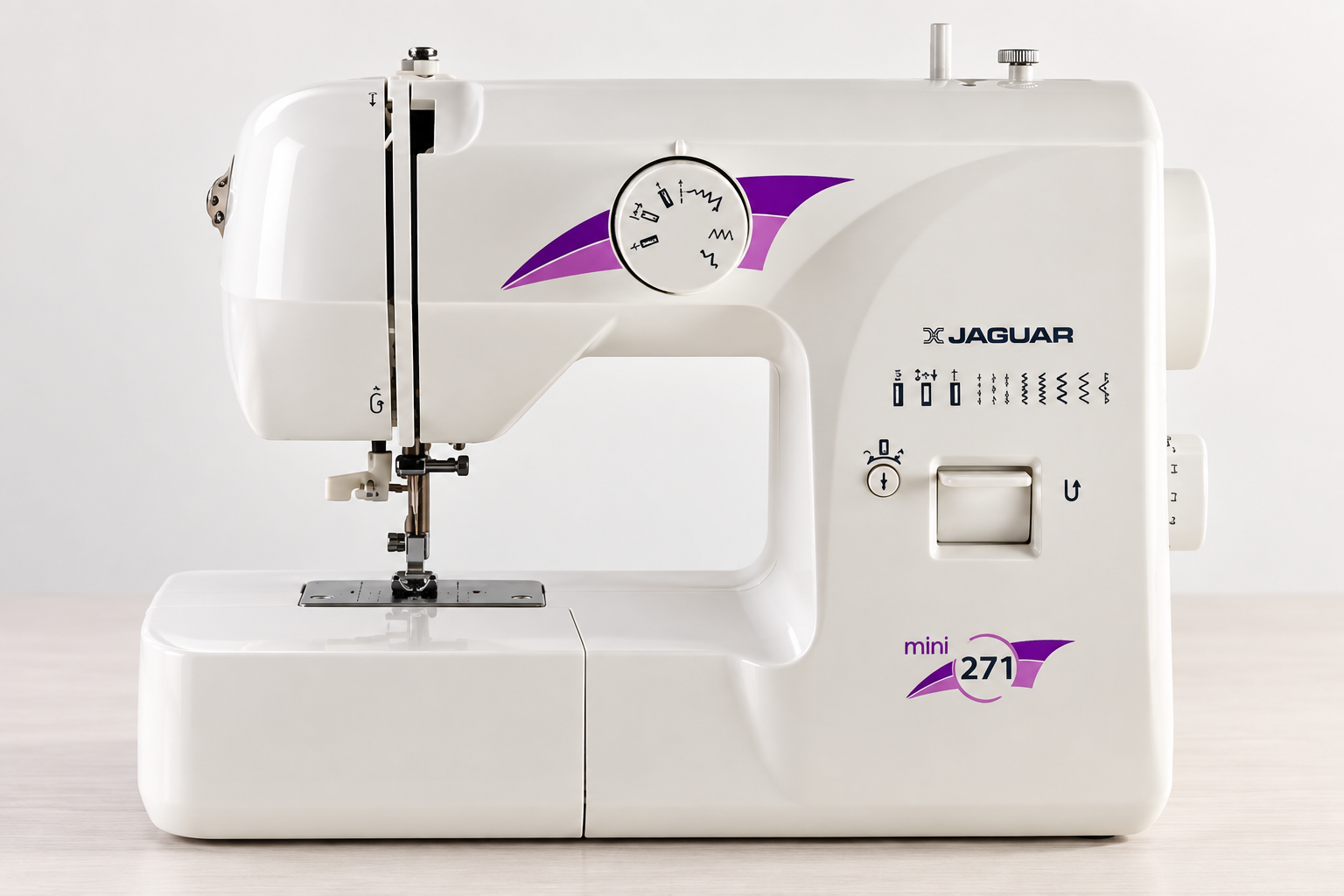

Что найти на корпусе
Перед работой найдите селектор строчек, регулятор длины стежка, реверс, подъёмник лапки и путь верхней нити. В групповом руководстве также показан нитевдеватель; наличие и форма узла должны совпасть с вашей 271.
Заправка верхней и нижней нити
- Поднимите лапку, чтобы диски натяжения раскрылись.
- Проведите верхнюю нить по схеме на корпусе и в руководстве, включая рычаг нитепритягивателя.
- Установите шпульку в шпульный узел в направлении, показанном для семейства 284/276/271.
- Придерживая конец верхней нити, поверните маховик вручную и выведите нижнюю нить наверх.
- Уложите обе нити под лапку назад и сделайте пробу на лоскуте.

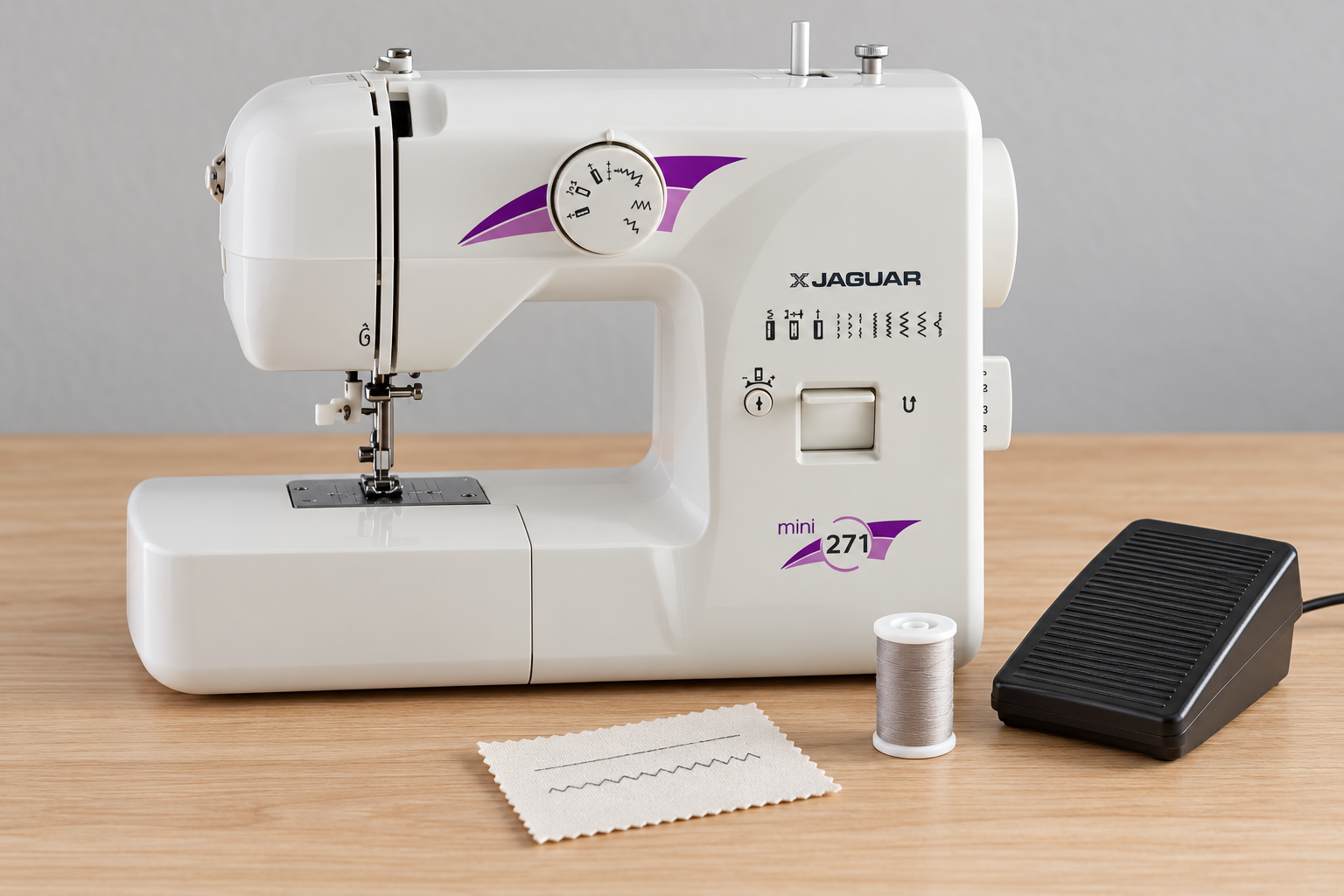

Первый пробный шов
Поставьте прямую строчку и среднюю длину стежка. На сложенном вдвое хлопковом лоскуте прошейте несколько сантиметров на небольшой скорости, сделайте короткую закрепку реверсом и осмотрите обе стороны. Петли снизу часто появляются, когда верхняя нить не попала между дисками натяжения: поднимите лапку и заправьте её заново.
При стуке, заклинивании, запахе или ударе иглы остановите машину и отключите питание. Не пытайтесь преодолеть сопротивление педалью.
Инструкция Jaguar Mini 271
Скачать руководство Jaguar 284/276/271 (PDF, 2,4 МБ). Документ содержит 28 страниц. Используйте модельные пометки, а напряжение сверяйте с шильдиком на корпусе машины.
