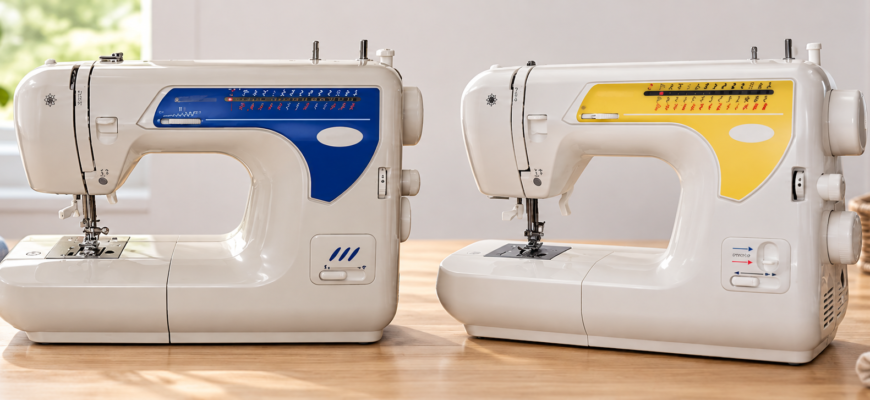

Одно руководство Jaguar Fantasy охватывает модели 979, 977, 976, 972, 971 и 970. Эта страница помогает найти свою маркировку в общем документе, сверить панель и пройти безопасную настройку без переноса чужой комплектации.
Какие модели входят в руководство
На обложке документа отдельно перечислены пары и группы 979/977 и 976/972/971/970. Это подтверждает общий источник, но не означает одинаковый набор строчек, лапок или принадлежностей.
| Маркировка | Как использовать документ |
|---|---|

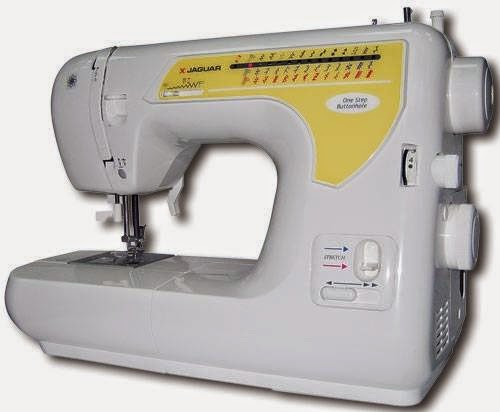

| 979 | Сверить панель с рисунками 979/977 и читать пометки для 979 |

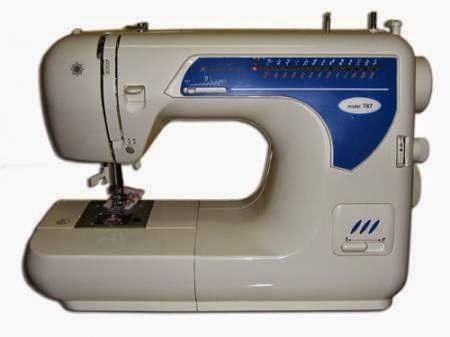

| 977 | Сверить панель с рисунками 979/977 и читать пометки для 977 |
| 976 | Использовать общую часть и пометки группы 976/972/971/970 |
| 972 | Использовать общую часть и пометки группы 976/972/971/970 |
| 971 | Проверить маркировку на корпусе; фотография Jaguar 791 не показывает 971 |
| 970 | Использовать общую часть и пометки группы 976/972/971/970 |

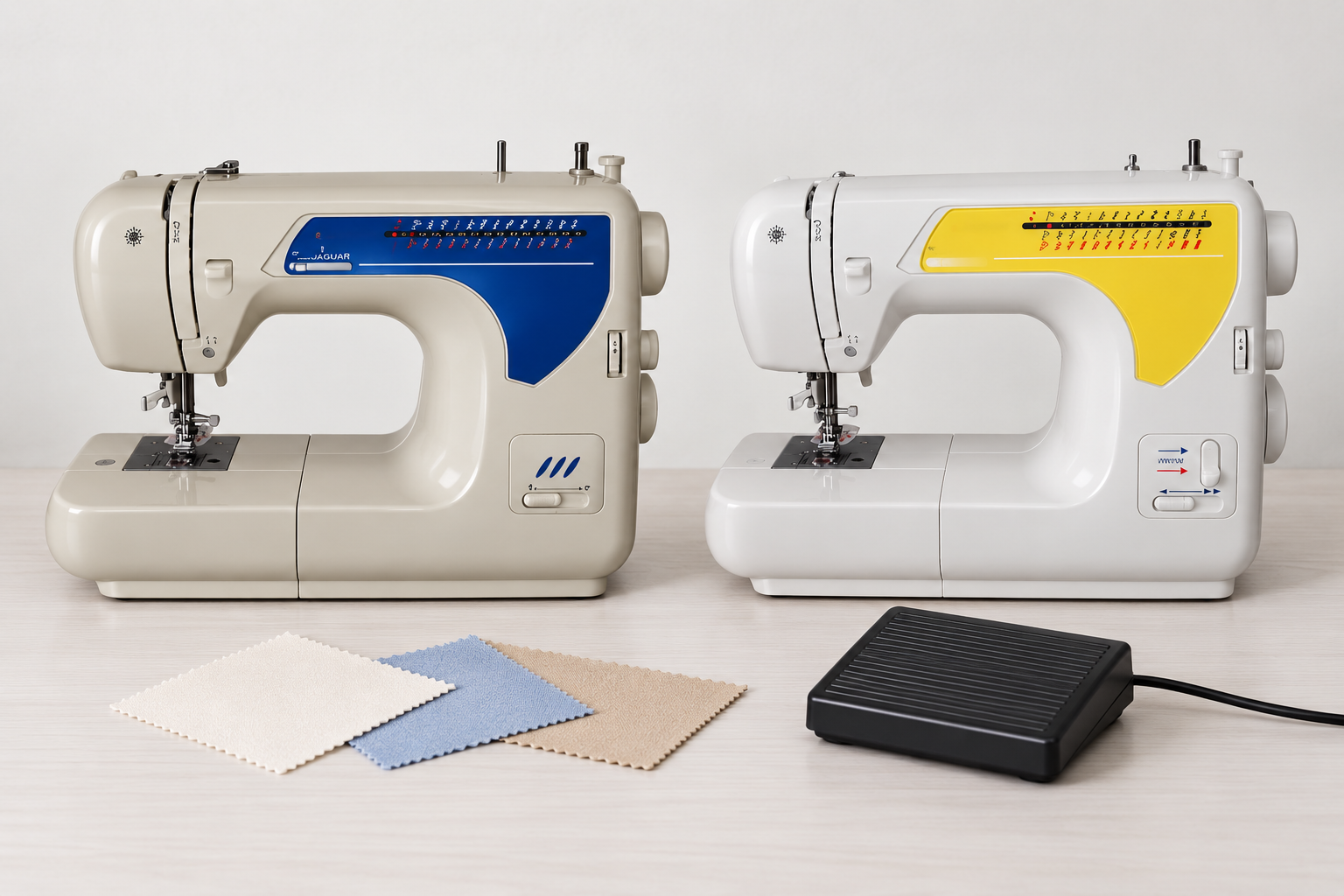

Сверка панели и комплекта
Найдите селектор рисунка, регулятор длины стежка, реверс, маховик и подъёмник лапки. Сравните их с иллюстрацией своей группы в PDF. В объявлении попросите отдельные фотографии лапок, педали, кабеля, шпульного узла и съёмного столика: общая инструкция перечисляет принадлежности семейства, а фактический комплект конкретной машины определяют по фотографиям и описанию продавца.
Заправка и первый шов
- Проверьте модель и нужный рисунок панели в руководстве.
- Отключите питание, поднимите лапку и иглу.
- Установите шпульку и проведите верхнюю нить по схеме своей группы.
- Выведите нижнюю нить поворотом маховика вручную.
- Выберите прямую строчку и среднюю длину, затем прошейте пробный лоскут.
Если получается только прямая строчка, сначала проверьте положение селектора, длину стежка, высоту иглы и модельный раздел руководства. Если регулятор поворачивается, а механизм не меняет положение или встречает сопротивление, отключите машину и обратитесь к мастеру.
Проверка перед покупкой
- крупное фото шильдика и передней панели;
- целая педаль и кабель;
- ручной проворот без удара иглы о пластину;
- образец прямой строчки и реверса;
- перечень принадлежностей именно этого экземпляра;
- совпадение маркировки с одной из шести моделей на обложке PDF.
Инструкция Jaguar Fantasy 970–979
Руководство Jaguar Fantasy 979/977 и 976/972/971/970, 42 страницы. Начните с рисунка своей группы и учитывайте модельные пометки.
Другие машины представлены в справочнике Jaguar.
