Jaguar 6434 входит в общее 47-страничное руководство для 6423 и 6434. Здесь показано, что проверить на своей модели: передние регуляторы, заправку, автоматический нитевдеватель, катушечные стержни и пробную строчку.
Как отличить 6434 от 6423
Проверьте номер на шильдике, затем выберите в руководстве изображения и примечания для 6434. Общая обложка подтверждает, что документ предназначен для обеих моделей, но отдельные строчки и элементы панели могут различаться.
| Документ | Групповое руководство Jaguar 6423/6434, 47 страниц |
|---|---|
| Показанные узлы | Передние регуляторы, нитевдеватель, два катушечных стержня, подъём лапки, приставной столик и педаль |
| Размер по таблице | Около 38,4 × 16,9 × 27,6 см |
| Масса по таблице | Около 5,7 кг |

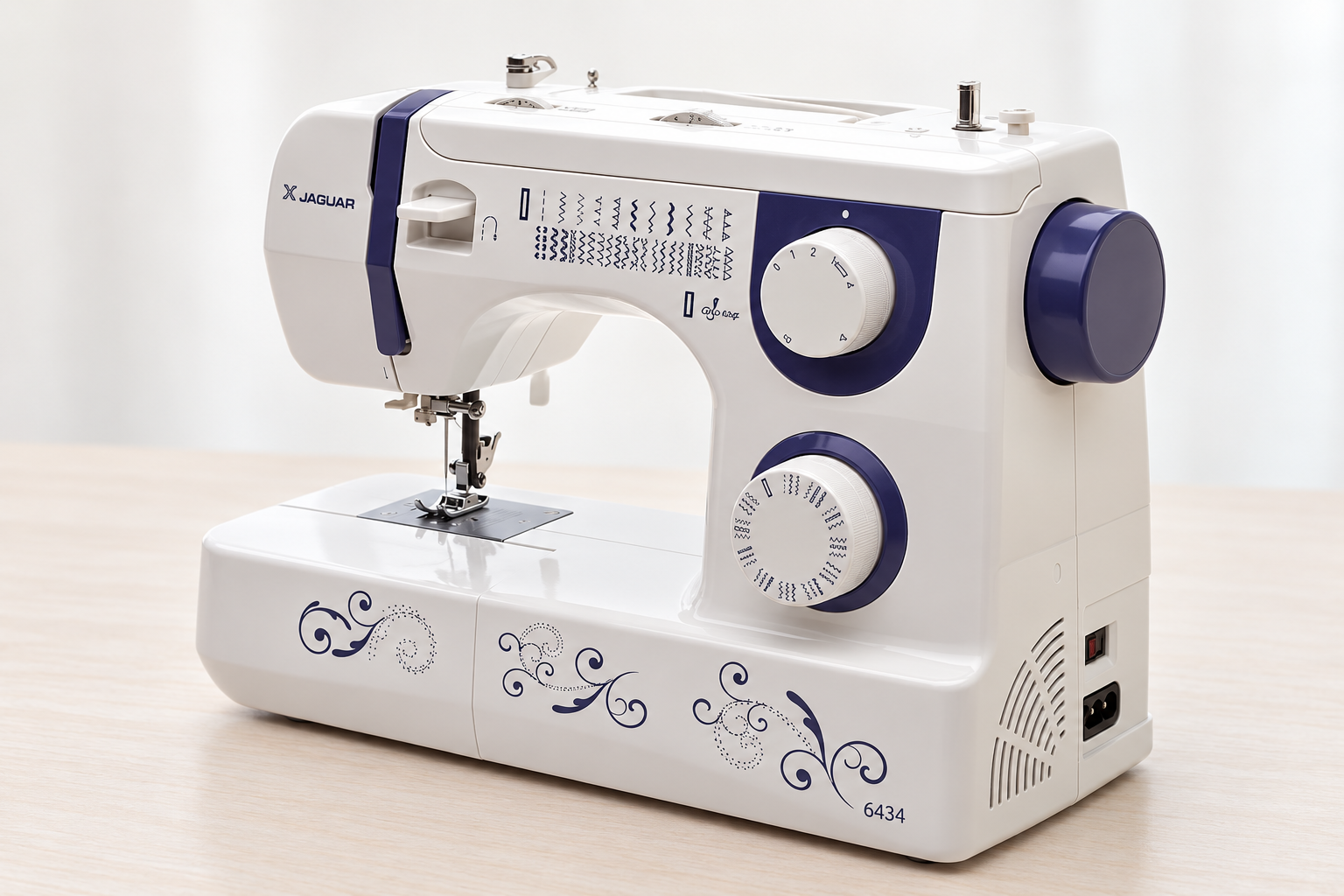

Основные органы управления
Перед первым швом найдите два основных передних регулятора, реверс, маховик и подъёмник лапки. Положение для прямой строчки и средней длины выбирайте по рисунку 6434. Двойной подъём лапки полезен при установке более толстой детали, но не увеличивает допустимую толщину материала автоматически.

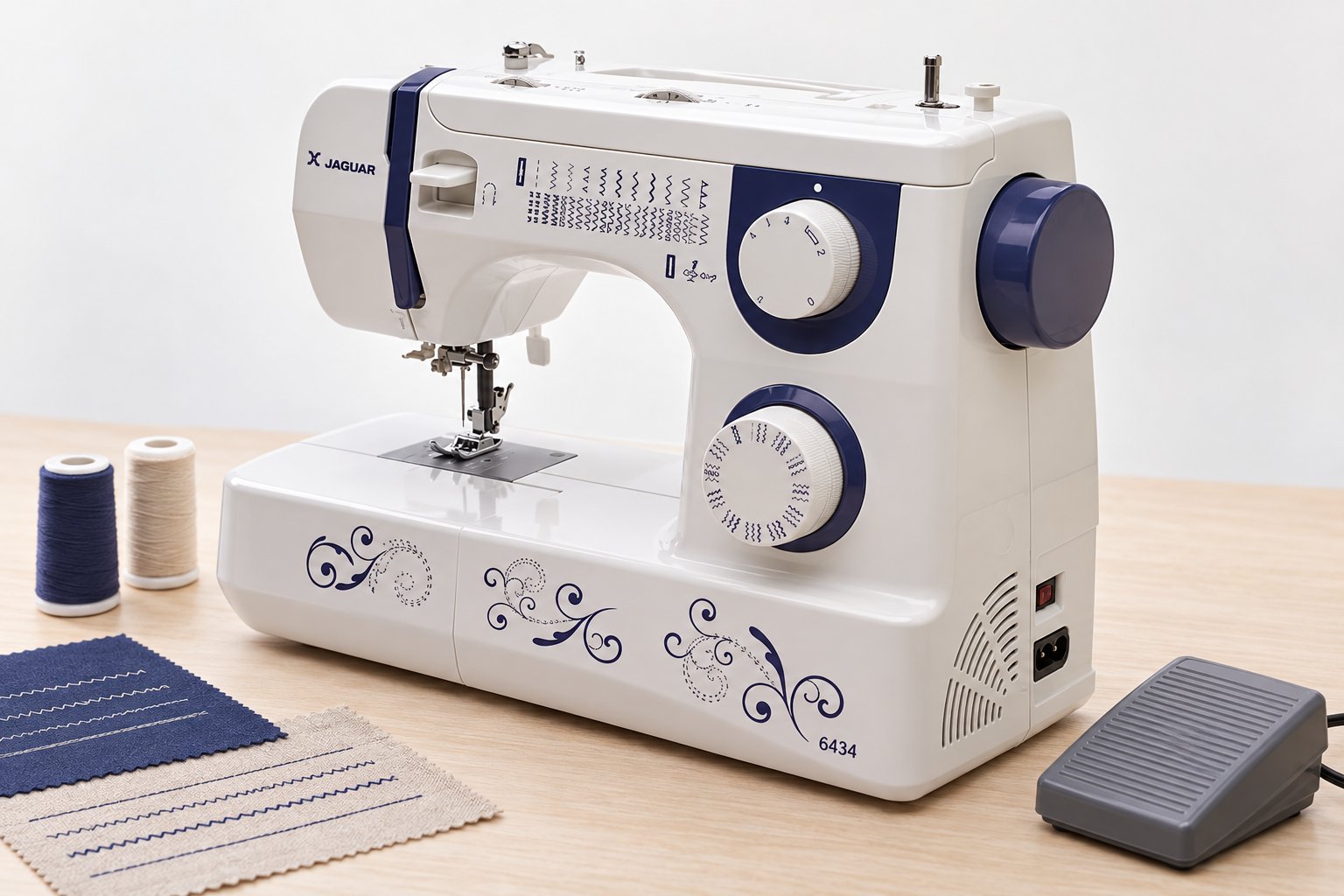

Заправка и две катушки
Поднимите лапку, проведите верхнюю нить по отмеченному пути и заправьте иглу вручную или штатным нитевдевателем. Если нитевдеватель не совмещается с ушком, проверьте высоту и установку иглы, не сгибая крючок. Второй катушечный стержень устанавливают для операций, где нужна вторая нить; порядок подготовки показан в руководстве для 6434.
Первый запуск и проверка
- Осмотрите кабель, педаль и разъёмы.
- Установите прямую иглу подходящей системы и затяните винт крепления.
- Проверьте движение маховика при отключённом питании.
- Заправьте обе нити и выведите нижнюю нить наверх.
- Прошейте два слоя хлопка прямой строчкой, затем проверьте реверс.
- После ровного теста попробуйте другую строчку на новом лоскуте.
Если селектор двигается, но рисунок не меняется, снова проверьте положение иглы и настройки по разделу 6434. При механическом сопротивлении, стуке или заклинивании не разбирайте привод самостоятельно.
Инструкция Jaguar 6434
Открыть руководство Jaguar 6423/6434 в постраничном просмотрщике (47 страниц). Характеристики и принадлежности сверяйте по колонке и рисункам своей модели.
