Для Jaguar 312 доступно отдельное 36-страничное руководство с заправкой, шпульным узлом, выбором строчки, реверсом и уходом. Эта страница помогает пройти базовую настройку и не перенести на 312 функции, которые в документе относятся только к 314DX и 316DX.
Сначала проверьте модель

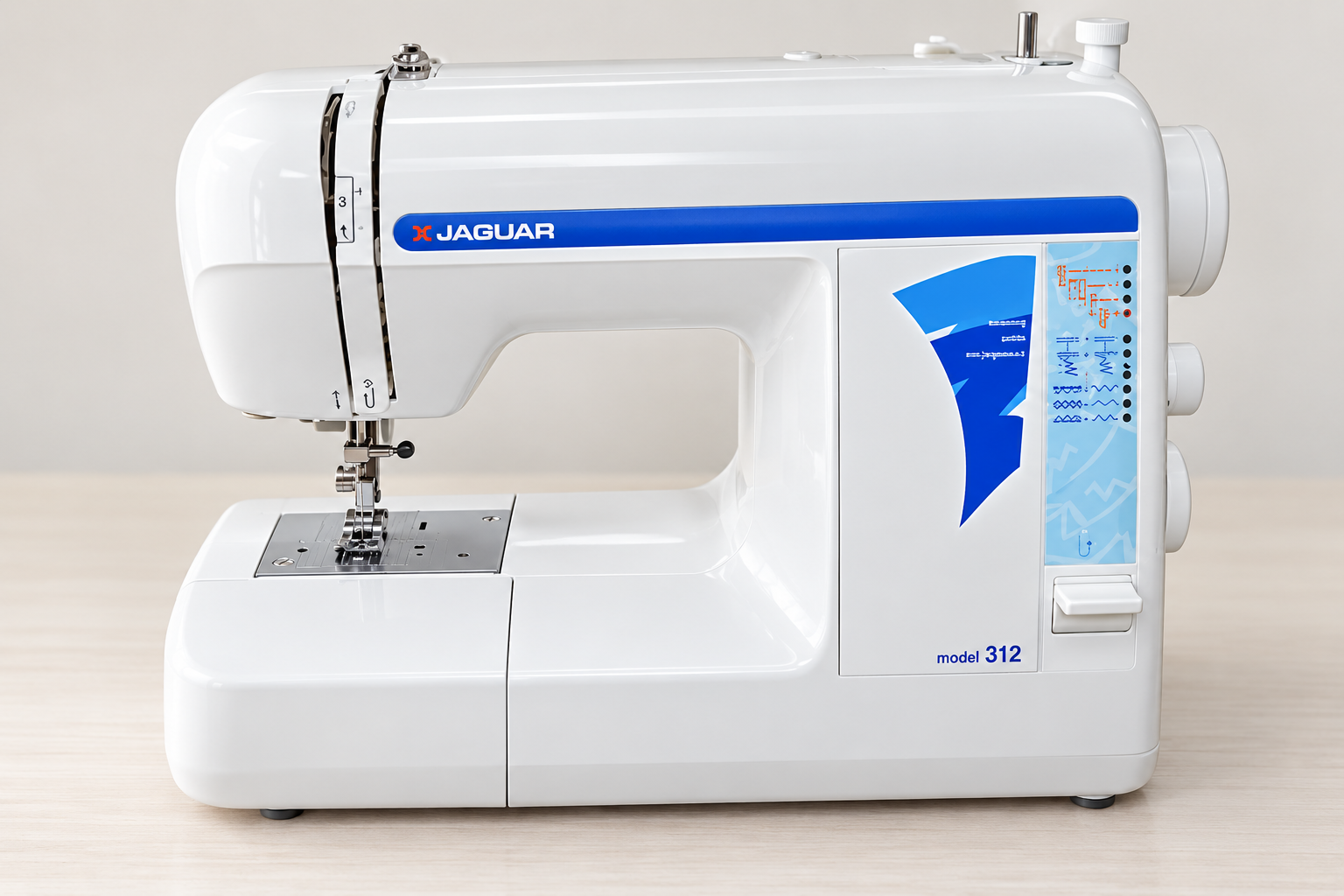

Найдите обозначение 312 на шильдике и сравните органы управления с иллюстрациями руководства. В этом же документе встречаются пометки для других машин. Автоматический нитевдеватель прямо отнесён к 316DX/314DX, поэтому его наличие у Jaguar 312 по общей инструкции не обещается.
| Руководство | Отдельный просмотрщик Jaguar 312, 36 страниц |
|---|---|
| Подтверждённые разделы | Намотка шпульки, установка шпульного колпачка, верхняя заправка, выбор строчки, реверс, свободный рукав, уход |
| Модельная граница | Примечания 314DX/316DX применяются только к указанным моделям |

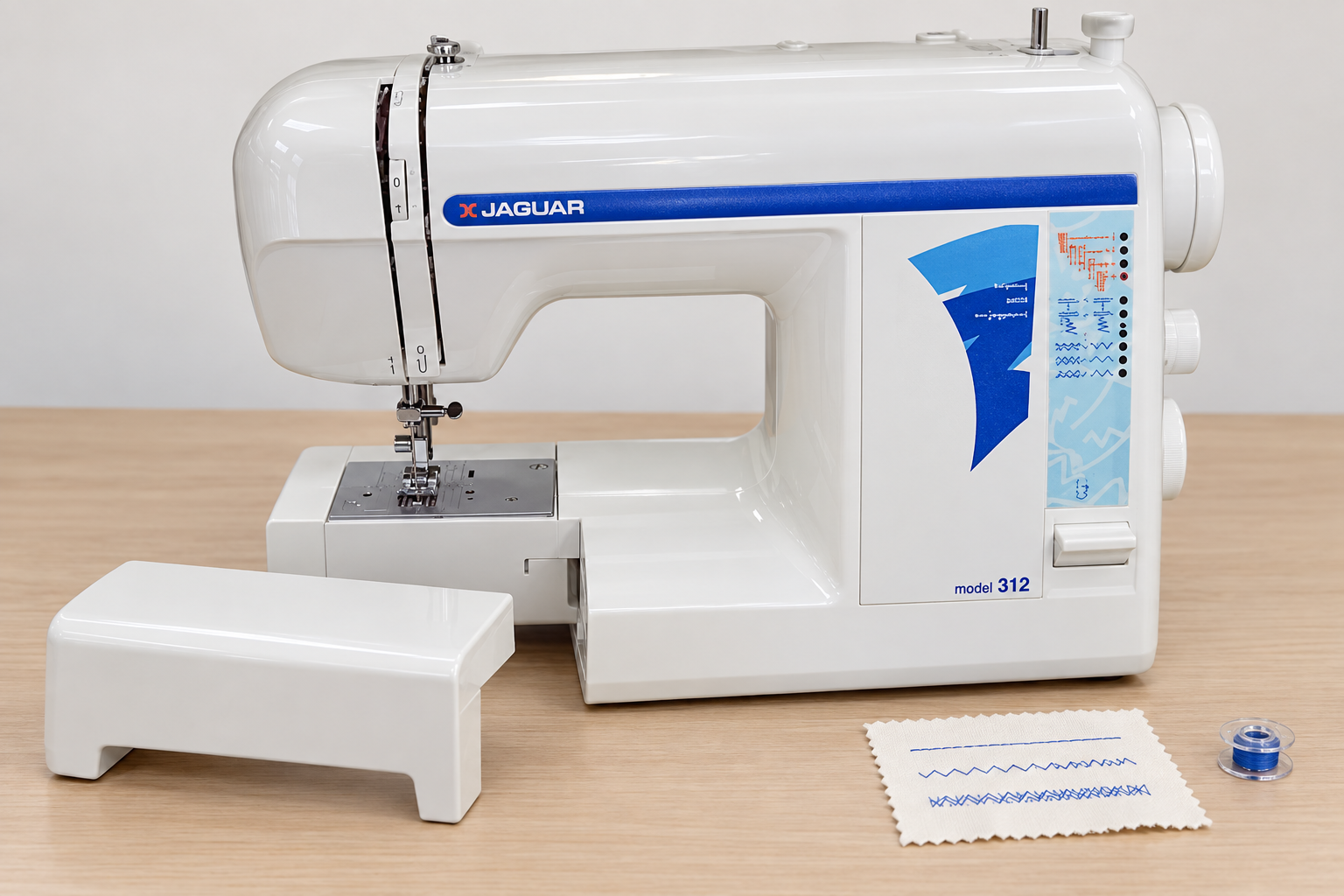

Органы управления Jaguar 312
Найдите селектор рисунка, регулятор длины стежка, реверс, рычаг подъёма лапки и маховик. Для первого теста выберите прямую строчку и среднюю длину. Переключайте рисунок при поднятой игле, если это предписано руководством, и не поворачивайте регуляторы через сопротивление.
Заправка нити и шпульки
- Отключите питание, поднимите лапку и иглу.
- Намотайте шпульку по схеме руководства, не переполняя её.
- Установите шпульку и шпульный колпачок так, как показано для 312.
- Проведите верхнюю нить через направители, натяжение и рычаг нитепритягивателя.
- Поверните маховик вручную, поднимите нижнюю нить и уведите обе нити под лапку назад.
Проверка строчки
Прошейте прямую строчку на двух слоях хлопка, затем выполните короткую закрепку. Если петли собираются снизу, поднимите лапку и заново заправьте верхнюю нить. Если верхняя нить лежит петлями, проверьте установку шпульки. Сначала исключите ошибку заправки, погнутую иглу и неподходящее сочетание ткани, нити и иглы.
Для работы с узкими деталями снимите приставной столик только так, как показано в разделе свободного рукава. При ударе иглы о пластину, заклинивании или запахе перегрева отключите машину и обратитесь к мастеру.
Инструкция Jaguar 312
Открыть руководство Jaguar 312 в постраничном просмотрщике (36 страниц). При чтении следите за модельными пометками на самих страницах.
Другие руководства собраны в справочнике швейных машин Jaguar.
