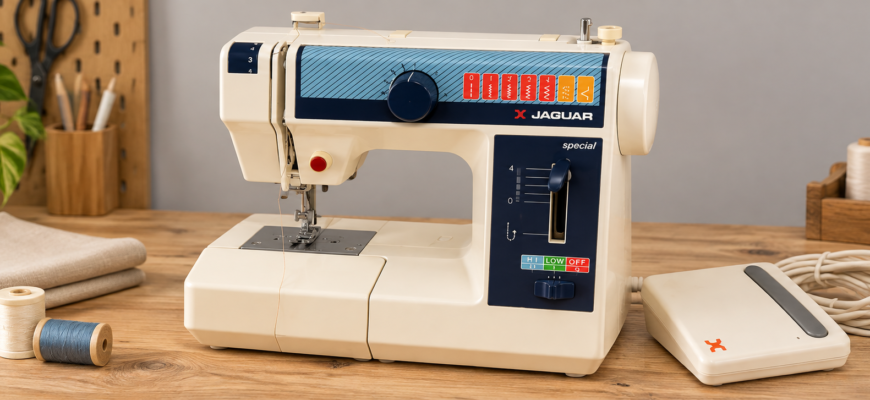

Эта страница помогает сверить Jaguar Mini 281J, проверить органы управления и комплект, а затем выполнить безопасный первый запуск. Если на шильдике указано 281P или 281Р, найдите руководство с этой же маркировкой и сравните панель управления: инструкция 281J может описывать другой вариант машины.
Как распознать 281J
Сфотографируйте шильдик на корпусе и найдите полную строку модели. Доступный каталог помечает руководство как документ для 281J, но на просмотренной первой странице PDF обозначение модели не напечатано. Поэтому перед настройкой дополнительно сравните рисунки панели, расположение переключателей и шпульного узла со своей машиной.
| Маркировка | Jaguar 281J по каталогу руководства и шильдику машины |
|---|---|
| Основное управление | Переключатель строчек, регулятор длины строчки с реверсом, выбор диапазона скорости |
| Запуск | Педаль; на некоторых исполнениях документа показана кнопка пуска/остановки |
| Граница | Наличие кнопки и точная комплектация проверяются на конкретном экземпляре |

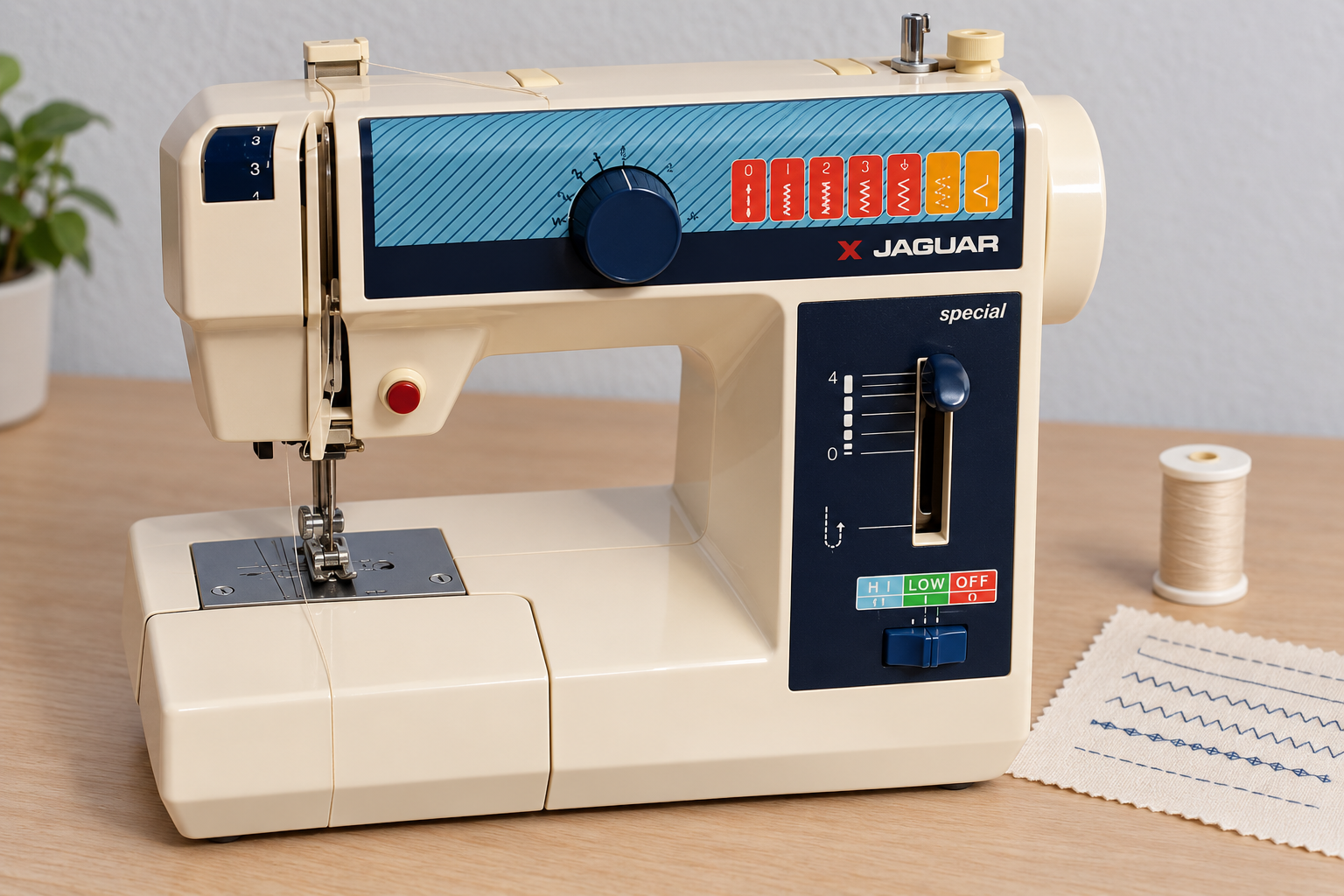

Органы управления
До включения найдите регулятор выбора строчки, рычаг длины стежка и реверса, подъёмник лапки и переключатель скорости. Установите прямую строчку и среднюю длину стежка. Если обозначения на корпусе отличаются от рисунка в документе, остановитесь и ищите руководство по точной маркировке.

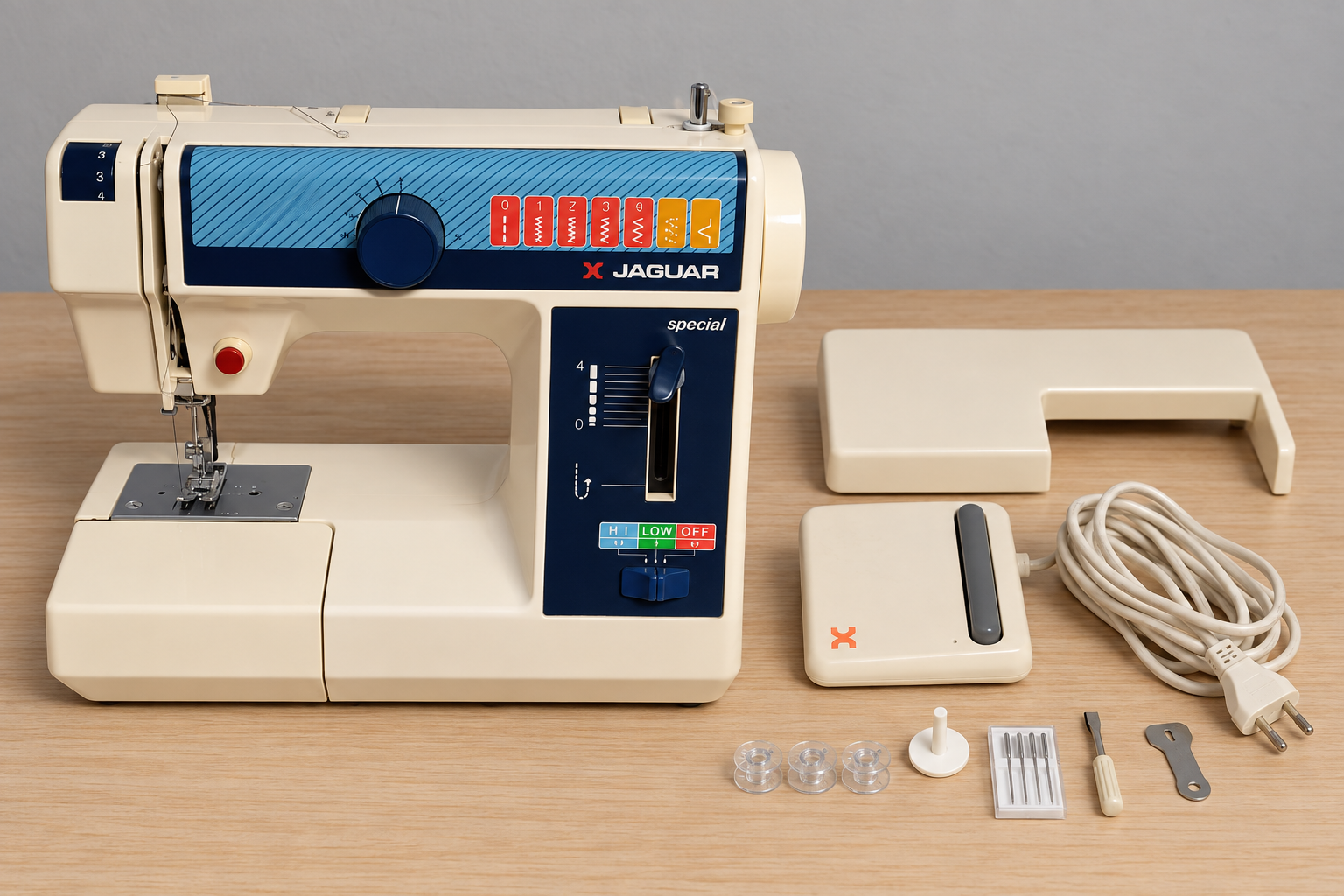

Что проверить в комплекте
- педаль и кабель без трещин и перегибов;
- лапку, винт крепления иглы, игольную пластину и шпульный узел;
- катушечный стержень, шпульки и съёмные детали корпуса;
- руководство или фотографии страниц именно для вашей модификации.
Первый запуск
- Отключите питание, установите исправную иглу и поднимите лапку.
- Заправьте верхнюю нить и шпульку по рисункам документа, не пропуская нитенаправители.
- Поверните маховик вручную и убедитесь, что игла не касается лапки или пластины.
- Выберите прямую строчку, медленный диапазон и прошейте сложенный вдвое лоскут.
- Проверьте закрепку реверсом. При петлях снизу сначала заново заправьте верхнюю нить с поднятой лапкой.
Не разбирайте корпус, если маховик заклинивает, мотор пахнет нагретой изоляцией или игла ударяет о пластину. Здесь нужна диагностика механика.
Инструкция Jaguar 281J
Скачать инструкцию Jaguar 281J (PDF, 4,7 МБ). Перед применением сравните иллюстрации PDF со своей панелью, поскольку на просмотренной первой странице файла номер модели не напечатан.
